整体结构:由三轴丝杆滑台模组执行插补运动实现镜片的精确平稳搬运,每台机台单独配置PLC。

所属分类:

光学镜片自动化

关键词:

光学镜片自动化


产品描述

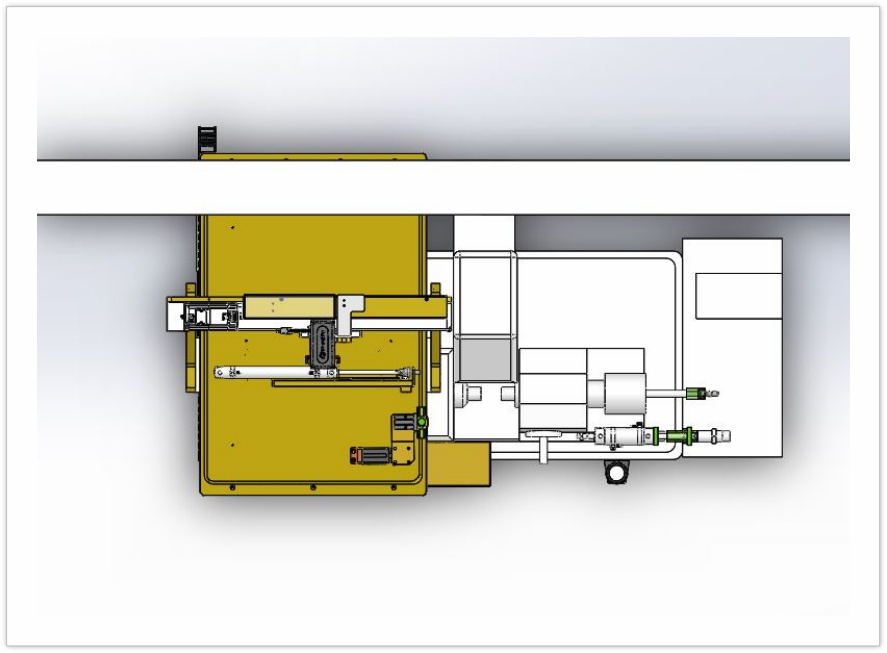

一、总体布局

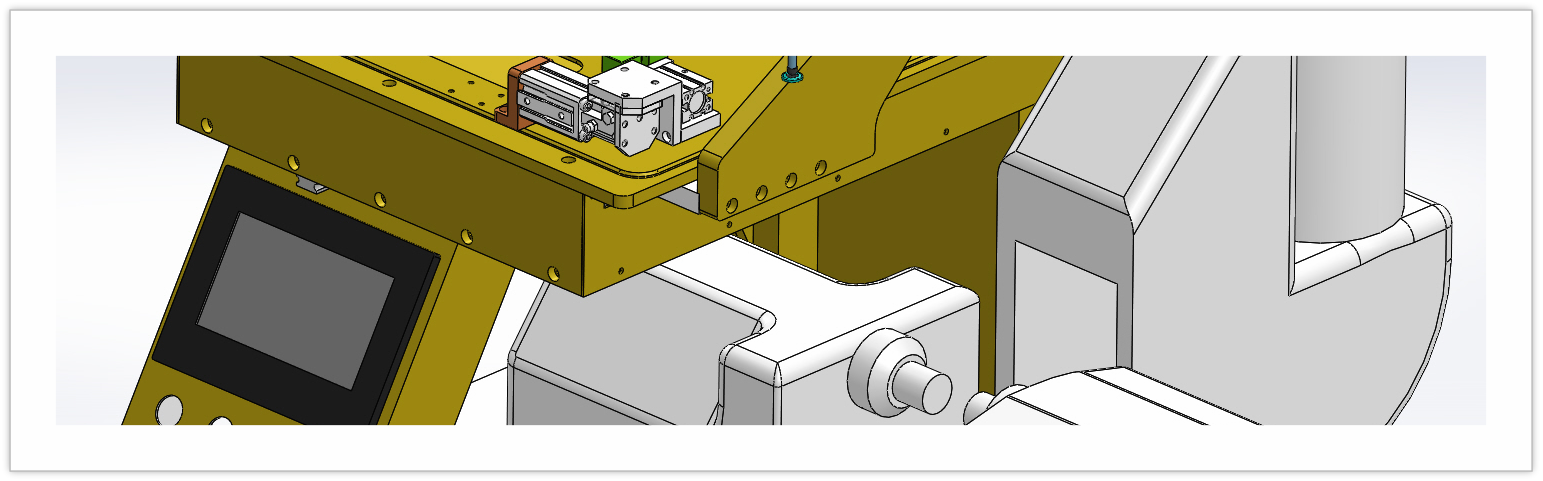

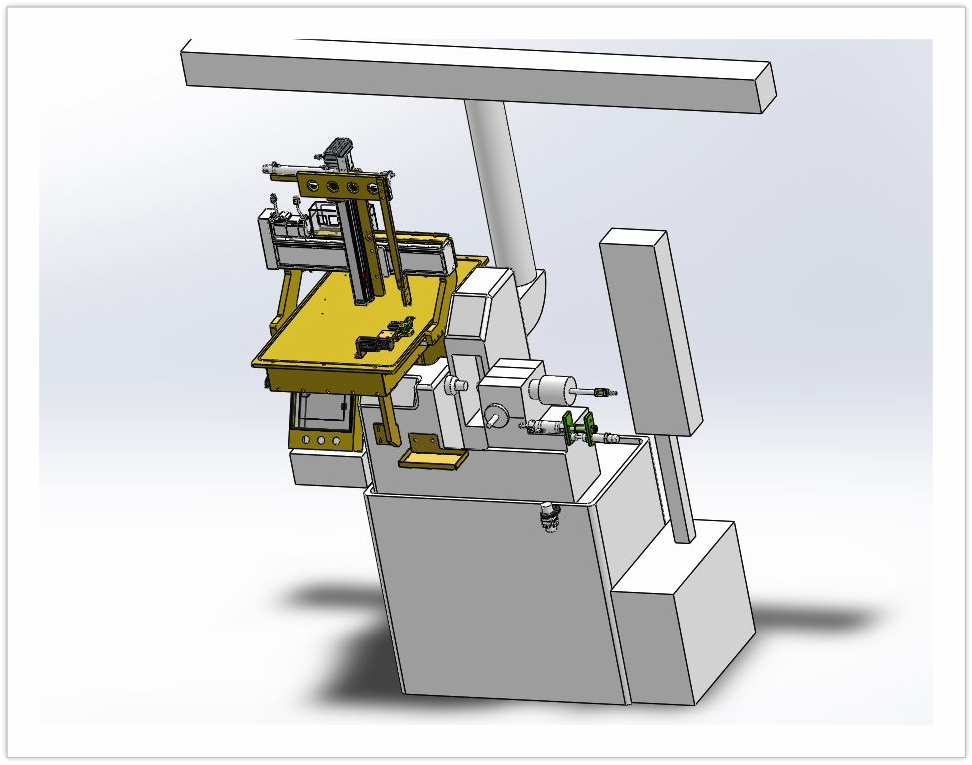

单机外观

    1. 设备整体参数

1

外形尺寸

1330(长)×810(宽)×1700(高)

2

额定功率

0.8KW

3

工作电压

220V@50Hz

4

工作气压

0.4~0.6MPa

5

设计产能

不低于现有设备产能

    1. 主要特点
      1. 整体结构:由三轴丝杆滑台模组执行插补运动实现镜片的精确平稳搬运每台机台单独配置PLC
      2. 镜片兼容性:通过更换定位治具和吸盘嘴可兼容各种镜片的切换。

二、结构及动作顺序图解

三、动作说明:

1:人工将镜片料盘放到工作台上,。

2:设定好摆盘参数。

3:按下启动按钮后机械手吸取镜片并沾浸润滑油,然后放到定位夹治具上。

4:定位夹治具夹紧镜片完成定位并且翻转90度。

5:取埋吸盘从定位夹治具里吸起镜片并下降将镜片埋入到主轴夹头上。

6:主轴推进传动机构将研磨轮推进研磨镜片。

7:镜片研磨完成后逆向顺序执行以上步骤完成下料动作,以此循环执行。
