光学镜片厚度解决方案

产品中心

浏览量:
产品名称

光学镜片厚度解决方案

编号
没有此类产品
产品描述
  1. 1、设备整体参数

1

外形尺寸

单机1300(长)×1200(宽)×1900(高)

2

额定功率

1.4KW

3

工作电压

220V@50Hz

4

工作气压

0.6~0.8MPa

5

设备稼动率

单机 98%   单机故障时间 ≤ 0.48h/24h)

6

检测效率

单循环周期 3.2-5s,综合工况产能700-1200pcs/H

7

光谱测量仪量程

光谱共焦位移传感器量程4mm

8

检测精度

±0.002mm

9

检测兼容范围

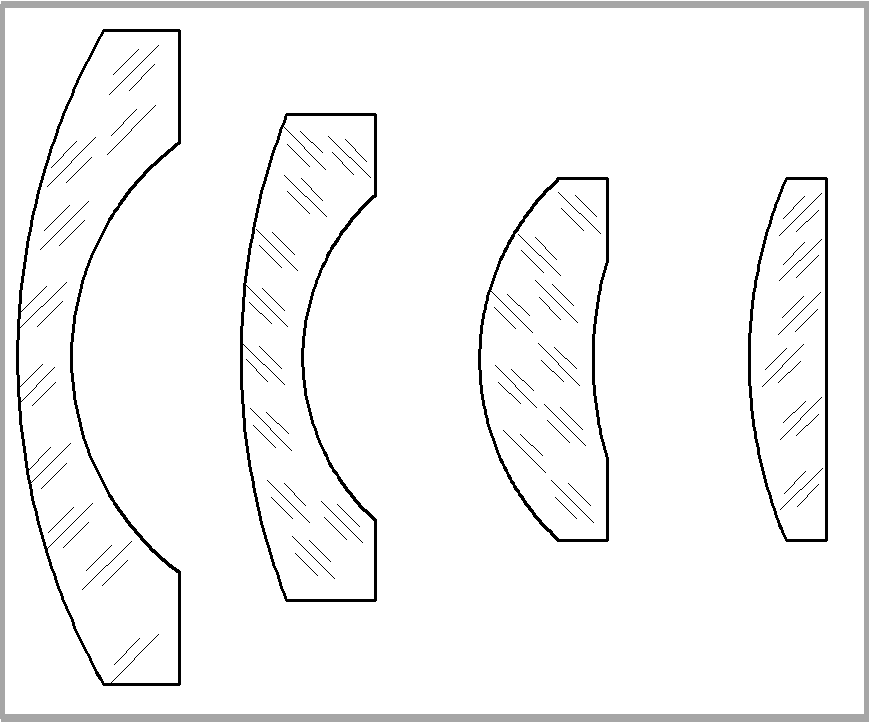

镜片外径范围4-30mm (需更换相应夹具),镜片厚度范围:0.2-5.0M


10

过检率

过捡率 3%



  1. 主要特点
    1. 可储存多种产品工艺参数,可一键调整。设置不同权限,方便管理员、操作员进行参数调整。
    2. 具备多个EtherNet/IP以太网接口,方便后续生产运营管理数据上传
    3. 程序设计一键快速自动对位功能,切换品种或需要重新调位时,启动该按键,设备通过光谱共焦位移传感器快速扫描采集镜片数据,到镜片凸点中心坐标锁定,作为厚度检测基准点解决了人工手动调位困难和对位不准的痛点
    4. 上下料模组使用十字直线电机模组,实现高速高精度定位检测。
    5. 新增交替循环料仓,实现不停机上料,提高工作效率
    6. 控制系统采用总线三菱PLC做为通过EtherNet/IP以太网口与机器人及CCD视觉通讯调度系统运作切换产品、机器人操作都在主控触摸屏上完成 ,自动运行时触摸屏实时显示检测状态和生产数据,操作菜单简洁明了,通俗易学,以适应无技术基础的员工使用和操作,解决了机器人PC编程软件复杂,多系统软件显示切换、键盘操作不便等痛点
    7. 机台下半部分采用碳钢型材+厚板折弯接工艺,承重稳固性更强。
    8. 门板采用8mm厚灰黑色亚克力无边框设计通透简洁美观
    9. 整体结构:机台上半部分采用实芯钢柱做为支撑,结构简单稳固。

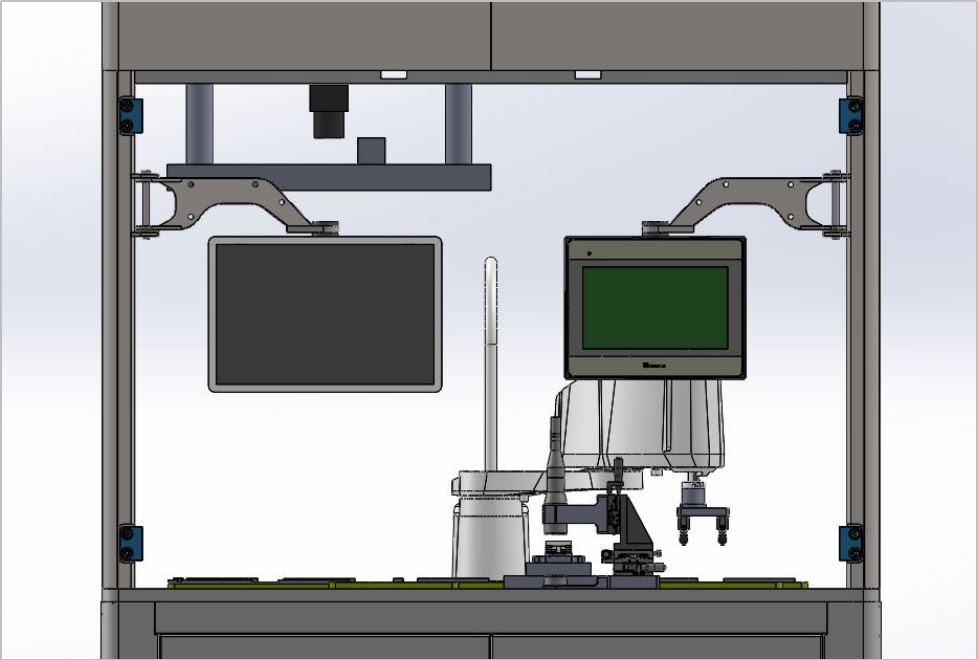

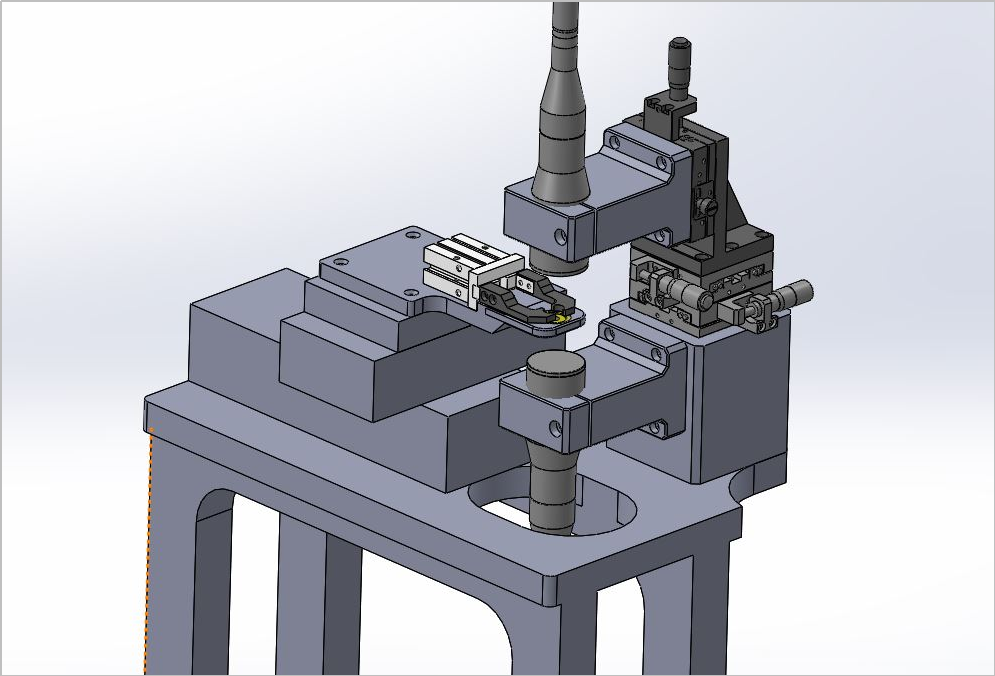

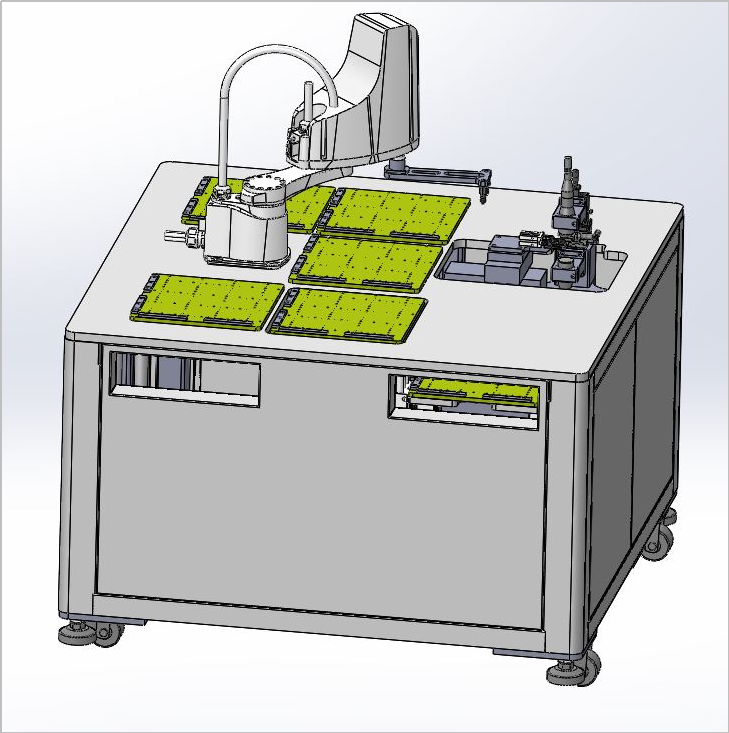

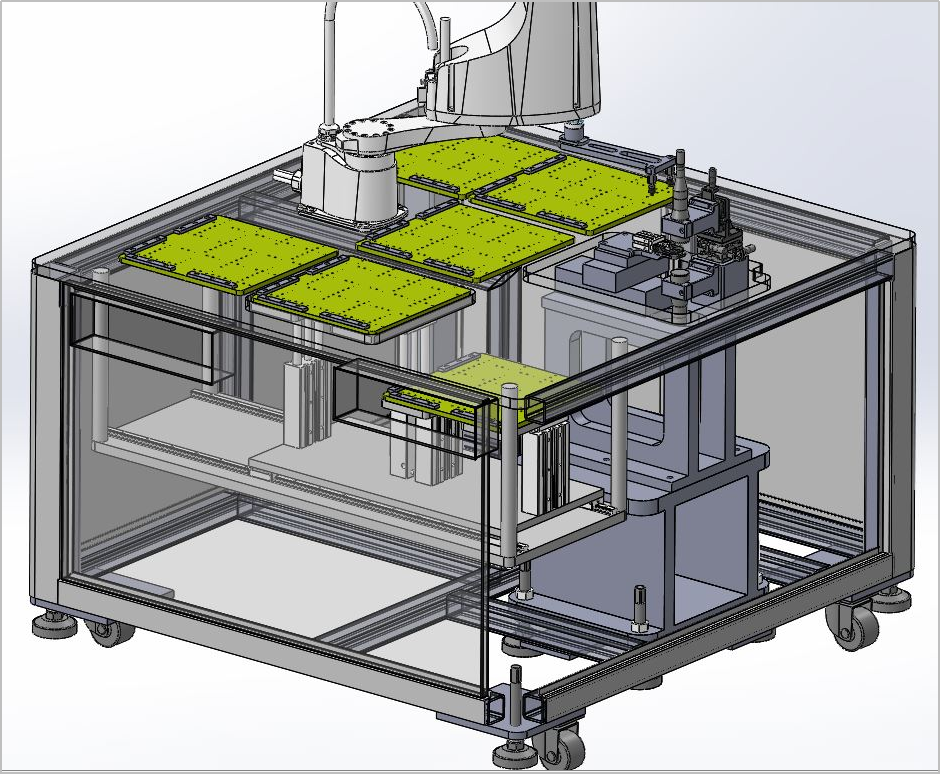

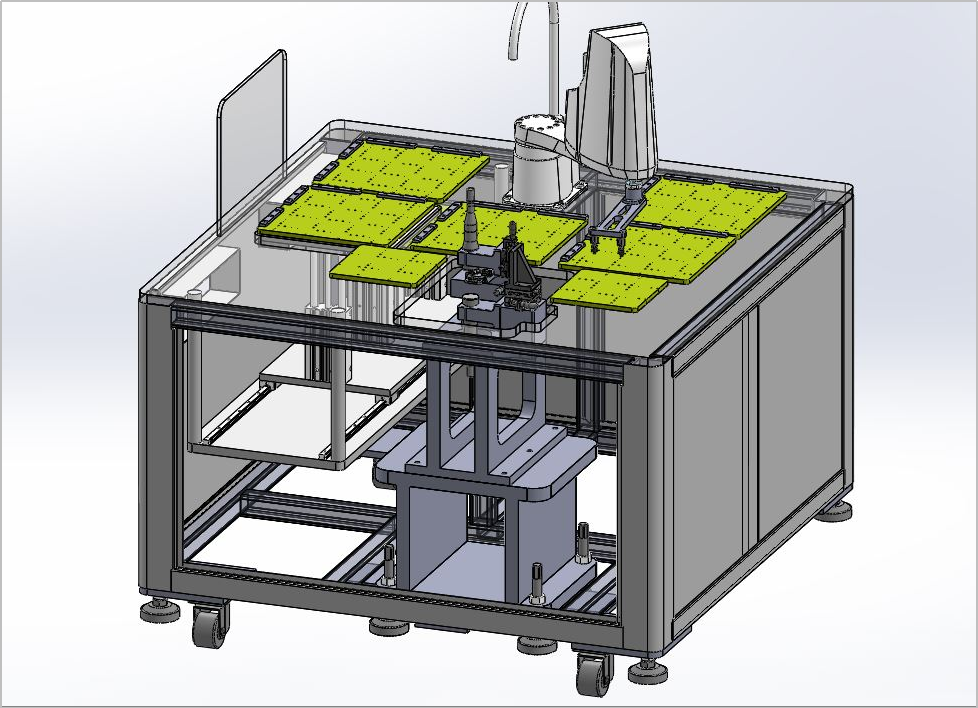

2、 内部部件的图解

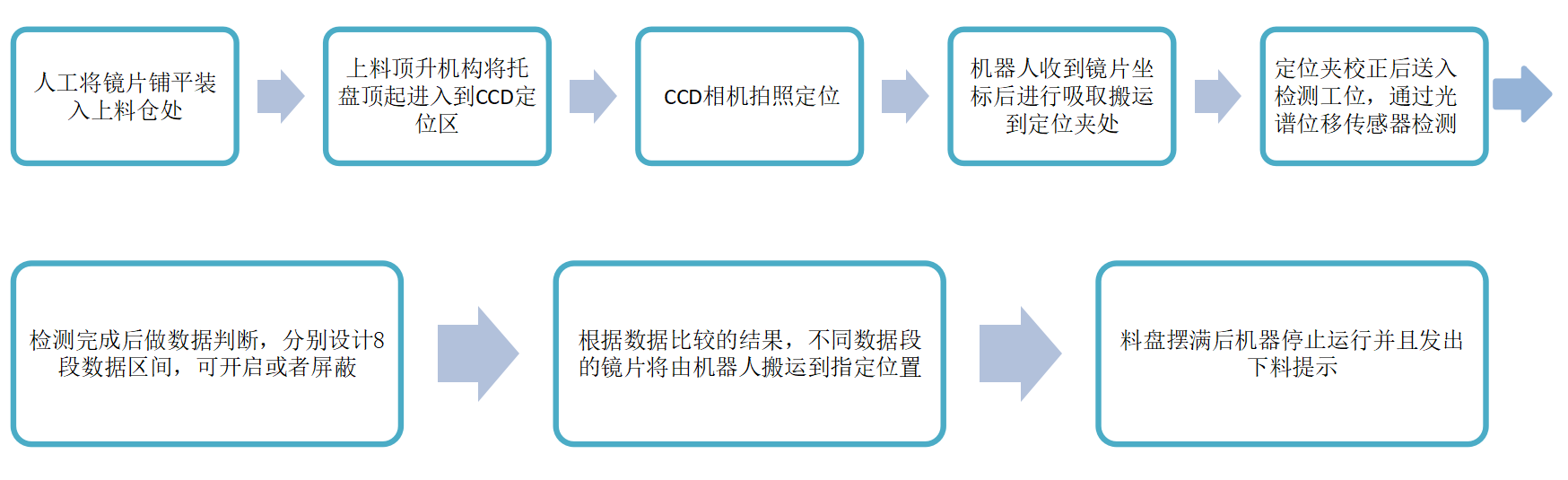

3、工作流程



4、核心零部件配置清单:



名称

品牌

1

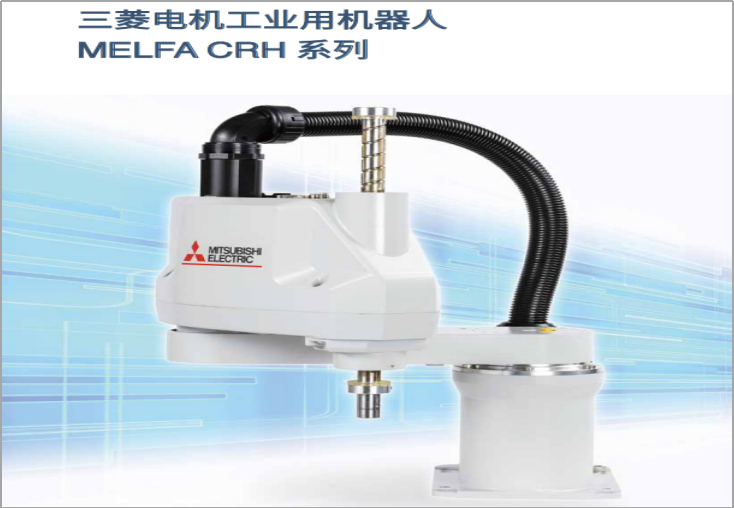

4轴水平机器人(SCARA)

三菱RH-3CRH4018

2

微调滑台

怡合达

4

十字直线电机模组滑台

盛泰奇/横川

5

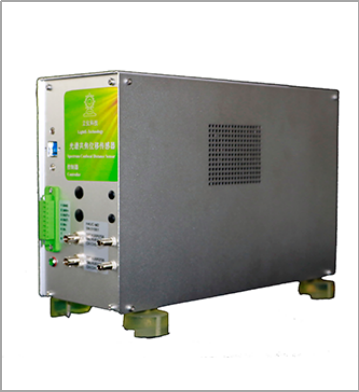

光谱共焦位移传感器

立仪

6

气动夹指

亚德客/SMC

7

PLC

欧姆龙/三菱

8

触摸屏

威纶

9

工控机+视觉

奥迈视

10

相机

迈德威视

11

CCD光源

创视/阿玛视
